Linha de revestimento do pó da pintura para o OEM das pastilhas dos travões do carro com sistema de controlo elétrico

Linha de revestimento do pó da pintura para o OEM das pastilhas dos travões do carro com sistema de controlo elétrico

linha de revestimento eletrostática do pó para a almofada do carro

1. Revestimento: revestimento automático do pó

2. Aquecimento do túnel de secagem: aquecimento elétrico

3. Distância de suspensão: uma distância de 600 milímetros um de cada vez

Linha de revestimento eletrostática automática do pó para o OEM das pastilhas dos travões do carro

I. Base do projeto (fonte do usuário)

1. nome do produto: pastilhas dos travões
2. material: Ferro-partes
3. tamanho máximo do produto: L150×W150×H30 (milímetro)
4. peso máximo do produto: ≤30Kg
5. Único peso de suspensão da corrente transportadora: modelo 0.35Kg: QXG (200)
6. Suspensão: ganchos um um produto da parte
7. Distância de suspensão: uma distância de 600 milímetros um de cada vez, cair do grupo real de acordo com o workpiece diferente
8. Linha velocidade do projeto e linha velocidade ajustável: 1.5m/min
9. área de revestimento: superfície
10. revestindo: revestimento automático do pó
11. Aquecimento do túnel de secagem: aquecimento elétrico
12. Ar comprimido: os usuários eles mesmos, liofilizando, índice <1> de umidade 13. Área da planta: veja a figura
14. Energia: (1) de cinco fios trifásico (380V). Com um ar comprimido de fio à terra (2)

II, processo do encanamento (V=1.5m/min)
Pré-tratamento de superfície e posto sobre a linha na cabine de pulverizador
curando o forno tome para fora (fresco) offload
Observação: Envie bom pulverizando workpieces no forno e interrompa o transtorte
a corrente, fecha então a porta do forno, abre o aquecimento do forno, ajustou 180 o ℃, tempo de armazenagem para 20
os minutos, mantiveram-se morno até que o forno eliminou automaticamente a fonte de alimentação, abrem o forno
porta e corrente transportadora, após do workpiece a pintura de pulverizador para fora um outro produto.

III, descrição e parâmetros
As considerações detalhadas da confiança de projeto, avançado, as razoáveis e as econômicas, suas características estruturais principais:
Forno -1pcs de (I).Curing (um termina para fora)
tamanho 1.Inner: L16000×W2000×H2000mm, material da parede de fornalha: t0.6mm
placas de aço galvanizadas, materiais da parede de fornalha: placa de aço da cor de t0.6mm, isolação
espessura da camada: thermal prolongado especial do eixo do rockwool da isolação térmica de 100mm
unidades do poder 3KW-1 do fã do ciclismo
Temperatura: room-temperature~200℃.
Sistema de aquecimento:
Câmara de aquecimento da isolação: 100000kcal/h, quantidade: 1set
Chassi: tubo 10#square
sistema de ar 2.Return
1) A alimentação inferior, usando uma maneira cíclica na parte inferior, equilíbrio do ar quente.
2) guia do vento do defletor do vento, no assoalho que perfura para assegurar a temperatura uniforme.
3) poder do fã da circulação: grupo 3KW 1
poder do aquecimento do sistema 3.Heating: 21KW
Sistema de aquecimento com os tubos elétricos dispersados do aquecimento da aleta, fã de circulação, automático
ponta de prova do controle de temperatura. O calor da tubulação de calor eletricamente aquecida energizada no
a câmara de aquecimento é enviada diretamente pelo fã de circulação ao interior da secagem
escave um túnel e dê um ciclo constantemente, a temperatura interna da elevação do forno a um grupo
a temperatura e distribui o uniforme.
Controlo automático da temperatura e da indicação digital para ajustar a temperatura do
túnel de secagem. Gás de exaustão excluído através da tubulação de exaustão.
Os grupos da isolação desligam automaticamente quando a temperatura alcança a parte superior
limite. Limite da temperatura automaticamente aberto. A isolação de circulação das qualidades dos fãs,
mais a linha central longa, a proteção eficaz do motor.

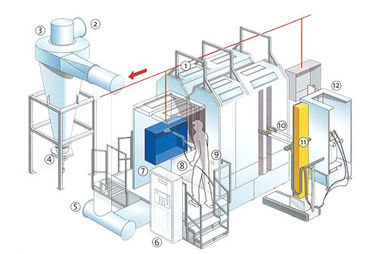

(II).Spray booth-1pcs
tamanho da cabine 1.outer: ㎜ L6000×W1200×H2000 (t1.2 placa de aço inoxidável do ㎜ SPG)
1pcs, pintura líquida de superfície. Ângulo contínuo do deficit do telhado com arco circular.
Chassi: tanque 5#steel
A sala de pó com uma estrutura soldada do conjunto de placa, a parte inferior é estrutura lisa,
conveniente o carro do workpiece na operação da varredura, aparência estética.
Estrutura lisa dentro da sala de pó, trabalho da limpeza da sala de pó mais
conveniente, rápido, e canal de orelha dois aberto, usado para o workpiece completamente.
2. Eletrônico o sistema da recuperação do pulso --- 1set
O sistema eletrônico da recuperação do pó da limpeza do pulso consiste no seguinte
componentes:
1) filtro Ø325×900 da resina da fibra 16 (laváveis)
2) boca 16 da injeção da limpeza do pulso
3) o tanque de gás de um aço circular 2
4) recicl o modelo do fã (4-72-4A-5.5KW) 2units
O filtro depois que um período de trabalho, a superfície do pó foi filtrada empilhou mais densamente,
limpeza do pulso do filtro dentro do instrumento neste tempo,
o ar comprimido é liberado do momento externo do interior, de modo que
o pó que cai com as vibrações. Controle do pulso com manual.
(III) .1, Reciprocator-2pcs automático colo-2000D
1) reciprocator Freqüência-ajustável é projetado especialmente para de alta qualidade
pulverize o revestimento, ele pode levar até três armas de pulverizador.
Freqüência: Japonês Mitsubishi
2)Informação geral
Programas disponíveis 80 do máximo
Máximo avivar a altura 1.5m
Velocidade máxima 0.8m/s
Velocidade mínima 0.08m/s
aceleração 0.1m/s2
3)Dados elétricos
Fase monofásica nominal de tensão de entrada 170-264VAC

Tolerância +10%/-10%
freqüência 50/60hz
Fusível 10.0AT
Consumo de potência 2.5kw
2, pó que reveste machine-2pcs colo-800
1)unidade de controle inteligente, indicação digital para a tensão, atual
Itália importado parte, bom para revestir novamente, workpieces complexos, 100kv ajustado
arma do revestimento do pó com o funil inoxidável do pó.
2)incluído:
Unidade de controle – 1pcs
Arma -1pcs do revestimento do pó
pó do que ---1pcs (55l)
Trolley-1pcs
Pó pump-1pcs
Óleo filter-1pcs
Fluiding unit-1pcs
Poder cable-1pcs
Groundly cable-1pcs
Ar tubes-3pcs
3)técnico elétrico
Tensão de entrada: AC220V/50Hz +/--10%
poder de entrada: ≤50W
Tensão de funcionamento: DC24V
Tensão da arma: 0-100KV (AJUSTE)
Curring máximo: 100UA
3, arma automática system-6sets colo-800D do revestimento do pó
Este modelo é sistema inteligente, operação e bom fáceis para diferente
tipos das formas.

4, máquina-2pcscolo-3000-R da peneira do pó
“Pulverize peneirar a máquina usada na área de revestimento do pó, para ir com o automático
reciprocator. A recicl o pó perdeu em processo do pó eletrostático
revestimento em workpieces metálicos
5, controle Cabinet-1pc COLO-5000-800D
Nós pusemos os controladores no armário. Este é somente não incluir do armário
controladores.
Sistema de controlo central para multi armas automáticas
Caracterizado com vantagens expansíveis e econômicas
Forneça a função de controle geral da eletricidade principal e do ar
Fácil para a operação e manutenção. Este tamanho é para unidades de controle 6pcs.

(IV) Sistema de transporte de suspensão:
1 - Modelo: o tipo correntes transportadoras de QXG 200, única roda do guia - caminhada dobro
estrutura redonda, alertando a corrente para correr mais lisamente.
2 --- sistema de entrega que contem um mecanismo de movimentação, a tensão do martelo
as instituições, órbita, correntes, curvaram os trilhos, trilho telescópico, trilho de verificação, dispositivo da lubrificação,
suporte.
3 --- o pulverizador inteiro alinha a linha com uma tensão linear da unidade e do martelo de movimentação, a movimentação
tem uma mecânica, proteção da segurança.
4 --- telecontrole da saída do túnel de secagem longe da zona de alta temperatura com
dispositivo do reabastecimento, a fim assegurar o às correntes transportadoras o poço a longo prazo do trabalho
estado lubrificado.
5 - a série completa das verticalidades chain φ110mm que do trilho a coluna “C” do tubo deu forma
aço produzido pelo trilho de Nanjing. No cotovelo em declive do ° do cotovelo 30, para assegurar isso
transporte do workpiece liso, seguro.
6 --- Parâmetros da corrente transportadora da suspensão

(v). Sistema de controlo elétrico
O sistema usa o controle em toda a linha relativamente centralizado, elétrico
arranjado em fileiras puras, a seleção de especificações apropriadas dos prendedores.
especificações entalhadas da ponte para cumprir as exigências, arranjadas em fileiras puras.
1) Todo o equipamento elétrico na linha dos standard internacionais.
2) Controlador de temperatura com indicação digital, a temperatura do grupo e o real
a temperatura no controle centralizou a placa contrária da exposição.
3) O projeto do sistema inteiro, instalado de acordo com o international
regulamentos.
artigo
Transporte da suspensão
datilografe a corrente QXG200 de suspensão
Comprimento Chain 80m
velocidade 1.5m/min (comum)
Escala ajustada 1-3m/min
chain Dual o estilo redondo da caminhada - único guia
corrente articulada roda
Motor do inversor da unidade de movimentação - controle de freqüência -
Inversor de Taian
Motorista 3HP
número da unidade de movimentação 1set
Martelo pesado do dispositivo de tensão
Número da tensão 1set
Trilha curvada R1000
as instalações de óleo apontam o reabastecimento, reabastecimento do combustível ajustável
gota do copo de óleo
único ponto 50kg

3.equipment:
Nota: Os detalhes específicos do projeto de acordo com o comprador projetado.

VI. Progresso de trabalho:
Este contrato toma o efeito, seja terminado no prazo de 60 dias.
ARTIGO
1 forno de cura L16M×W2M×H2M 1SET
Sistema de aquecimento 2 21KW 1SET
Fã térmico 3KW 1SET do ciclismo 3
Cabine de pulverizador 4 automática que inclui o sistema L6M×W1.2M×H2M 1SET da recuperação do pulso
Máquina de revestimento COLO-800D de 5 pós 2SET
6 reciprocator automático COLO-2000D 2SET
Auto sistema COLO-800D 6SET da arma do revestimento do pó 7
Máquina COLO-3000R da peneira de 8 pós (60X60CM) 2SET
Armário de controle 9 COLO-5000-800D 1SET
10 correntes transportadoras de suspensão
Único ponto 50KG L80m 1SET
Unidade de movimentação 11 QXG200type 1SET
Unidade QXG200type 1SET de 12 tensões
13 curvou a trilha, colunas, trilho reto QXG200type 1SET
Tipo de alta qualidade 1SET do controle 14 elétrico
15 pintando -- --
