Boleto que rola a máquina de moldação contínua com carro de recipiente de distribuição/R4M

Boleto que rola a máquina de moldação contínua com carro de recipiente de distribuição/R4M
Boleto que rola a máquina de moldação contínua com carro de recipiente de distribuição/R4M Boleto que rola a máquina de moldação contínua com carro de recipiente de distribuição/R4M Boleto que rola a máquina de moldação contínua com carro de recipiente de distribuição/R4M Boleto que rola a máquina de moldação contínua com carro de recipiente de distribuição/R4M

Imagem Grande :  Boleto que rola a máquina de moldação contínua com carro de recipiente de distribuição/R4M

Detalhes do produto:
Lugar de origem: Wuxi, China (continente)
Marca: HAIJUN
Número do modelo: Costa de R4M 2
Condições de Pagamento e Envio:
Quantidade de ordem mínima: costa 2
Detalhes da embalagem: recipiente
Tempo de entrega: 2 meses
Termos de pagamento: T/T, L/C
Habilidade da fonte: 30 costas CCM pelo ano
Descrição de produto detalhada
Realçar:

fundição de aço contínua

,

Máquina de carcaça contínua do boleto



Boleto que rola a máquina de moldação contínua com carro de recipiente de distribuição/R4M



detalhe 1.Quick:



  1. raio: R4M
  2. Número da costa: 2 costas
  3. com certificação do ISO
  4. Máquina de moldação CCM contínua




Nós podemos produzir as máquinas de moldação contínua de alta qualidade de 1 a 8 costas com o mais baixo custo de fabrico do equipamento. Nós podemos projetar, fabricar a máquina de carcaça contínua moderna do boleto de acordo com a capacidade da fábrica de aço do usuário, o tamanho do boleto, as categorias de aço e as condições de campo do usuário.



1. parâmetros técnicos à espera básicos:



Raio da máquina de carcaça do lingote de aço

4m

Quantidade da costa

2 costas

Tipo do apoio da concha



A torreta de concha, carro da concha, concha monta

Transporte do recipiente de distribuição

Semi-portal, função deslizante transversal

Método de moldação

Bocal de medida, carcaça aberta

Refrigerar secundário

Refrigerar de água, 1 circuito de ajuste

Retirada que endireita a máquina

Totalmente 5 rolo, endireitamento progressivo

Tabela do rolo

Movimentação centralizada grupo da corrente

Barra de manequim

Rígido, com cabeça deadaptação da barra de manequim

Corte do boleto

Corte manual

Aquartele o transtorte

Tabela de rolo viva centralizada grupo

Tipo refrigerando do banco

Cama refrigerando simples





2. descrição de processo e capacidade técnicas do lingote de aço CCM



Fornalha de indução:



Capacidade nominal

15T

ciclo da Torneira-à-torneira



60min

Quantidade da fornalha



2set





Capacidade de produção





Dias de trabalho

330 dias/ano

Número médio de fornalha diária

24/day

Capacidade de produção

100,000t/year





3. velocidade, produtividade e quantidade de moldação da costa



A máquina de carcaça do raio de R4m pode moldar os grupos de aço de especificações diferentes, a velocidade de moldação máxima



é como segue:



Área secional de moldação (milímetros)

80×80



100×100



120×120



Velocidade de moldação (m/min)

3,0

2,8

2,6





NÃO.

Boleto

tamanho

Velocidade de moldação

saída de hora em hora

(toneladas)

Saída diária

24 horas

(toneladas)



Saída anual (330days)



(toneladas)

1

80×80

3.0m/min

7,42

178



58.766

2

100×100

2.8m/min

10,81

259.



85615

3

120×120

2.6m/min

15,69

377

124.266





Os resultados do cálculo são o estado ideal da produção, por favor de acordo com própria situação real de



ajuste.



Categoria de aço

Categoria de moldação (m/min)

Taxa de deformação eficaz (ε)

Deformação permissível



taxa (εmax)

Aço carbono reto

1.8~2.5

Refira por favor a tabela computacional

0,25

Aço de baixa liga

1.3~2.0

Refira por favor a tabela computacional

0.15~0.2





4. lista de peças do equipamento CCM





Não.

Nome da máquina

Peso

Unidade

Quantidade

Corpo do equipamento







1

carro da concha

5T×2=10T

ajuste

2

2

Transporte do recipiente de distribuição

2T×2=4T

ajuste

2

3

Recipiente de distribuição



1.4T×2=2.8T

CPE

2

4

Molde 100×100

0.53×2=1.06T

ajuste

2

5

Rolo do molde

0.01×2=0.02T

ajuste

2

6

Tampa do molde

0.1T×2=0.2T

ajuste

2

7

Oscilador de molde

1.5T×2=3T

ajuste

2

8

Tubo secundário do pulverizador refrigerando

0.5T×2=1T

ajuste

2

9

Rolo refrigerando secundário da peça do guia

0.5T×2=1T

ajuste

2

10

Refrigerar secundário cozinha ao mar o sistema do dreno

1.1T

ajuste

1

11

Retirada e máquina do endireitamento

6T×2=12T

ajuste

2

12

Barra de manequim



0.9T×2=1.8T

ajuste

2

13

Dispositivo de armazenamento da barra de manequim

0.7T×2=1.4T

ajuste

2

14

Tabela do rolo antes do corte

1.5T×2=3T

ajuste

2

15

Cama refrigerando simples

1.2T

ajuste

1

16

Cabeça do boleto e sistema eliminado da coleção da escória

0.5T

ajuste

1

17

Estrada do rolo

1.5T×2=3T

ajuste

2

18

Rolo que parte do boleto

1.5×2=3T

ajuste

3

19

Máquina de deslocamento lateral de aço

3T

ajuste

1

20

Máquina de corte da chama

1T×2=2T

ajuste

2

21

Sistema hidráulico da estação

1.6T

ajuste

1

22

Estação refrigerar de água

1.6T

ajuste

1

23

Plataforma de aço

45T



1

Sistema três elétrico





1

Equipamento do controle elétrico



ajuste

1

2

Medidor da cena



ajuste

1

3

Sistema informático



ajuste

1

Material da instalação



1

Material elétrico do sistema de instrumento

1T

Ajuste

1

2

Material hidráulico do sistema tranquilo

1T

Ajuste

1

3

Material refrigerando do abastecimento de água

1T

Ajuste

1

Equipamento autônomo



1

Molde repairtable



Ajuste

1

2

Suporte do apoio do molde



Ajuste

1

3

Molde do arco dos pares



Pares

2

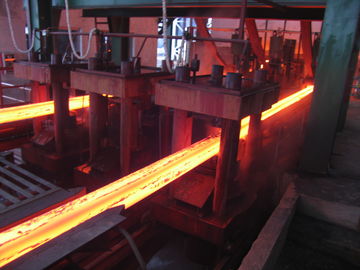

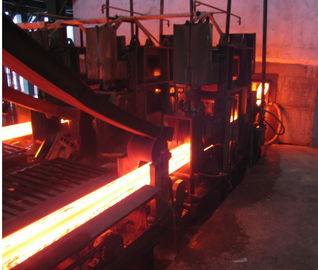

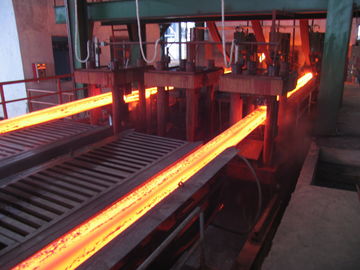

Boleto que rola a máquina de moldação contínua com carro de recipiente de distribuição/R4M 0



Boleto que rola a máquina de moldação contínua com carro de recipiente de distribuição/R4M 1
