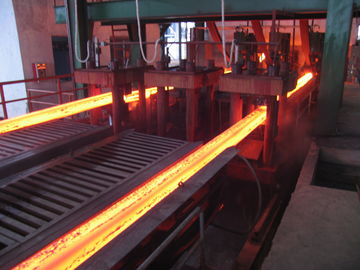

fundição da máquina da fundição de aço do Semi-portal/aço suave, torreta de concha

fundição da máquina da fundição de aço do Semi-portal/aço suave, torreta de concha
fundição da máquina da fundição de aço do Semi-portal/aço suave, torreta de concha fundição da máquina da fundição de aço do Semi-portal/aço suave, torreta de concha

Imagem Grande :  fundição da máquina da fundição de aço do Semi-portal/aço suave, torreta de concha

Detalhes do produto:
Lugar de origem: Wuxi, China (continente)
Marca: HAIJUN
Número do modelo: R4M 2strands
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 2 costas
Detalhes da embalagem: RECIPIENTE
Tempo de entrega: 2 MESES
Termos de pagamento: T / T, L / C
Habilidade da fonte: 30 costas CCM pelo ano
Descrição de produto detalhada
Realçar:

Aço de carcaça contínua

,

morre o aço de carcaça

fundição da máquina da fundição de aço do Semi-portal/aço suave, torreta de concha

A torreta de concha, carro da concha, concha monta

raio: R4M

Número da costa: 2 costas

com certificação do ISO

projeto avançado

Descrição:

1. Parâmetros técnicos à espera básicos:

Raio da máquina de carcaça do lingote de aço

4m

Quantidade da costa

2 costas

Tipo do apoio da concha

Torreta de concha, carro da concha, montagens da concha

Transporte do recipiente de distribuição

Semi-portal, função deslizante da cruz

Método da carcaça

Medindo o bocal, abra a carcaça

Refrigerar secundário

Refrigerar de água, 1 circuito de ajuste

Retirada que endireita a máquina

Totalmente 5 rolo, endireitamento progressivo

Tabela do rolo

Grupo Chain movimentação centralizada

Barra de manequim

Rígido, com cabeça deadaptação da barra de manequim

Corte do boleto

Corte manual

Transtorte do boleto

Tabela de rolo viva centralizada grupo

Tipo refrigerando do banco

Cama refrigerando simples

2. Descrição de processo e capacidade técnicas do lingote de aço CCM

Fornalha de indução:

Capacidade nominal

15T

ciclo da Torneira-à-torneira

60min

Quantidade da fornalha

2set

Capacidade de produção

Dias de trabalho

330 dias/ano

Número médio de fornalha diária

24/day

Capacidade de produção

100,000t/year

3. Velocidade da carcaça, produtividade e quantidade da costa

A máquina de carcaça do raio de R4m pode grupos do aço de molde de especificações diferentes, a velocidade máxima da carcaça é como segue:

Área secional de moldação (milímetro)

80×80

100×100

120×120

Velocidade da carcaça (m/min)

3,0

2,8

2,6

NÃO.

Boleto

tamanho

Velocidade da carcaça

saída de hora em hora

(toneladas)

Saída diária

24hour

(toneladas)

Saída anual (330days)

(toneladas)

1

80×80

3.0m/min

7,42

178

58.766

2

100×100

2.8m/min

10,81

259.

85615

3

120×120

2.6m/min

15,69

377

124.266

Os resultados do cálculo são o estado ideal da produção, por favor de acordo com própria situação real do ajuste.

Categoria de aço

Categoria da carcaça (m/min)

Taxa de deformação eficaz (ε)

Taxa de deformação permissível (εmáximo)

Aço carbono reto

1.8~2.5

Refira por favor a tabela computacional

0,25

Aço de baixa liga

1.3~2.0

Refira por favor a tabela computacional

0.15~0.2

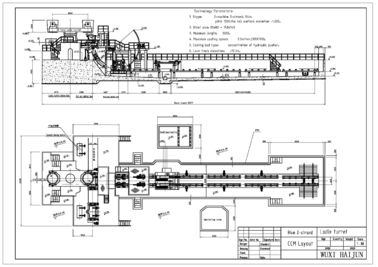

4. Lista de peças do equipamento CCM

Não.

Nome da máquina

Peso

Unidade

Quantidade

Corpo do equipamento

1

carro da concha

5T×2=10T

grupo

2

2

Transporte do recipiente de distribuição

2T×2=4T

grupo

2

3

Recipiente de distribuição

1.4T×2=2.8T

CPE

2

4

Molde 100×100

0.53×2=1.06T

grupo

2

5

Rolo do molde

0.01×2=0.02T

grupo

2

6

Tampa do molde

0.1T×2=0.2T

grupo

2

7

Oscilador de molde

1.5T×2=3T

grupo

2

8

Tubo secundário do pulverizador refrigerando

0.5T×2=1T

grupo

2

9

Rolo refrigerando secundário da peça do guia

0.5T×2=1T

grupo

2

10

Secundário refrigerando ao mar o sistema do dreno do vapor

1.1T

grupo

1

11

Retirada e máquina do endireitamento

6T×2=12T

grupo

2

12

Barra de manequim

0.9T×2=1.8T

grupo

2

13

Dispositivo de armazenamento da barra de manequim

0.7T×2=1.4T

grupo

2

14

Tabela do rolo antes de cortar

1.5T×2=3T

grupo

2

15

Cama refrigerando simples

1.2T

grupo

1

16

Cabeça do boleto e sistema eliminado da coleção da escória

0.5T

grupo

1

17

Estrada do rolo

1.5T×2=3T

grupo

2

18

Rolo que parte do boleto

1.5×2=3T

grupo

3

19

Máquina de deslocamento lateral de aço

3T

grupo

1

20

Máquina de corte da chama

1T×2=2T

grupo

2

21

Sistema hidráulico da estação

1.6T

grupo

1

22

Estação refrigerar de água

1.6T

grupo

1

23

Plataforma de aço

45T

1

Sistema três elétrico

1

Equipamento do controle elétrico

grupo

1

2

Medidor da cena

grupo

1

3

Sistema informático

grupo

1

Material da instalação

1

Material elétrico do sistema de instrumento

1T

Grupo

1

2

Material hidráulico do sistema tranqüilo

1T

Grupo

1

3

Material refrigerando do abastecimento de água

1T

Grupo

1

Equipamento autónomo

1

Molde repairtable

Grupo

1

2

Suporte do apoio do molde

Grupo

1

3

Molde do arco dos pares

Pares

2

fundição da máquina da fundição de aço do Semi-portal/aço suave, torreta de concha 0
