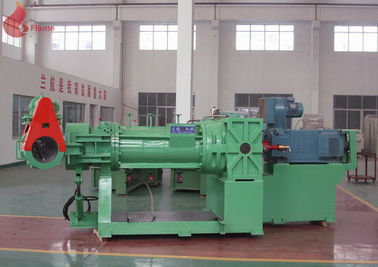

extrusora de borracha do filtro

Descrição:

A matéria prima de borracha do filtro entra no moinho de rolamento para filtrar impurezas ausentes tais como o ferro de sucata, as pedras, etc.

1. O parafuso feito do aço especial é com o tratamento do nitrogênio, durável.

2. O tipo Jacketed tambor pode ser refrigerado refrigerando as borrachas eficazmente.

3. Filtro principal dobro para trocar rapidamente e facilmente.

4. Lisamente corredor e a rendimento elevado.

5. Equipado com sistema de abertura da porta-tarraxa o auto quando a energia eléctrica for eliminada.

Aplicações:

Está usada filtrando a borracha coagulada antes que entre no calendário para assegurar a pureza da matéria prima e para proteger o calendário da danificação.

Especificações:

I. Descrição geral:

1. Diâmetro do parafuso: ″ ¢10 (250mm)

2. O parafuso gira a velocidade: 50 RPM máximos

3. Capacidade: 800-1200 kg/hr

4. Poder do motor principal: 132 quilowatts da C.C., 1000RPM, motor de Hangzhou Henli

II. Componente do equipamento:

1. Parafuso

2. Tambor

3. Dobro morra principal, cortam a lâmina

4. Chassi

5. Unidade de movimentação

6. Lubrificação e unidade de pressão t do óleo

7. Armário de controle elétrico

8. Condução por meio de canos

III. Especificação de detalhe:

1. Grupo do parafuso 1

o único parafuso do ″ (1)¢10 adota o tratamento do nitrogênio 38CrMoAlA. A cavidade do parafuso pode conectar a água refrigerando.

(2) conexão da revolução, incluindo a tubulação de aço inoxidável. A conexão adota o tipo famoso doméstico.

2. Tambor

(1) tipo: O tipo Jacketed projeto, pode conectar com água refrigerando.

(2) material: O tambor exterior adota o aço carbono, dentro de adota o aço de liga da prova do desgaste.

(3) Tambor: Morra principal adotam o controlador de temperatura da indicação digital.

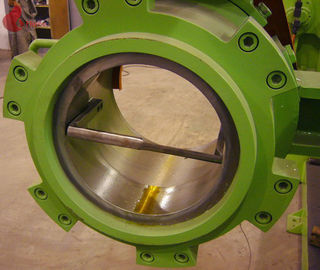

3. Morre a cabeça

(1) morrem principal adotam o tipo dobro, podem equipado com o tipo jacketed e podem conectar com água refrigerando.

(2) morrem principal apertam adotam o método da pressão de óleo.

(3) Placa e gaxeta de filtro.

(4) A lâmina adota o motor dois 2.2KW, a caixa da redução e a movimentação chain.

4. Chassi 1 grupo

(1) soldadura de aço do perfil, moderando o tratamento.

5. Grupo da unidade de movimentação 1

(1) engrenagem da superfície dura: Incluindo o projeto do rolamento de pressão. O eixo de saída conecta com o parafuso diretamente. A lubrificação adota o sistema do respingo. 1 grupo

(2) acoplador: Acoplador orlarado entre o motor e a engrenagem de redução

(3) Motor principal: 132 QUILOWATTS DA C.C., 1000 RPM. Feito em Hangzhou Henli.

6. Lubrificação e grupo da unidade de pressão 1 do óleo

(1) carregando a lubrificação: Força lubrificada pela força a motor interna dentro da caixa de rolamento.

(2) unidade de pressão do óleo: 1. Morre a braçadeira principal e gira sobre.

2. Incluindo o tanque de óleo, a bomba de óleo e o acumulador, puderem abrir morrem cabeça quando corte de energia, fácil para a limpeza.

7. Grupo elétrico do armário de controle 1

(1) a unidade do armário de controle 1, opera a unidade da tabela 1, tratamento de pulverização de superfície dos plásticos.

(2) começam o laço do motor principal.

(3) Morrer o laço do avanço quando corte de energia.

(4) Contator de Coreia do Sul LG, controle de velocidade da C.C. do eurotherm de Inglaterra do uso do motor principal. Corte o controle de freqüência de Fuji do uso da lâmina. O controle de temperatura adota RKC ou OMRON de Japão. Indique luzes, botão feito em Shanghai.

A instalação e comissão de equipamento:

1, a máquina installated em uma fundação concreta total, a espessura da base está acima de 1,2 medidores.

2, a tolerância da concentricidade do eixo do motor e do eixo entrado do redutor são menos de 0,3 milímetros.

3, tempo inativo não são mais de 10 minutos, e a injeção precisa uma pequena quantidade de óleo de lubrificação entre o parafuso e cobrimento com arbustos.

4, não podem ser invertidos

5, necessidade de cancelar o material após o revestimento usando a máquina.
