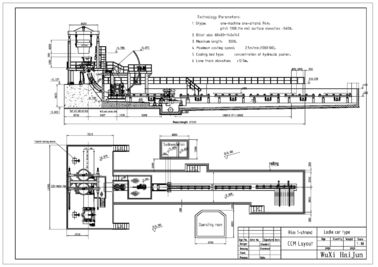

A concha da máquina de carcaça contínua da costa do aço R4M 1 monta o equipamento CCM

China A concha da máquina de carcaça contínua da costa do aço R4M 1 monta o equipamento CCM fornecedor
A concha da máquina de carcaça contínua da costa do aço R4M 1 monta o equipamento CCM fornecedor A concha da máquina de carcaça contínua da costa do aço R4M 1 monta o equipamento CCM fornecedor A concha da máquina de carcaça contínua da costa do aço R4M 1 monta o equipamento CCM fornecedor A concha da máquina de carcaça contínua da costa do aço R4M 1 monta o equipamento CCM fornecedor A concha da máquina de carcaça contínua da costa do aço R4M 1 monta o equipamento CCM fornecedor

Imagem Grande :  A concha da máquina de carcaça contínua da costa do aço R4M 1 monta o equipamento CCM

Detalhes do produto:

Lugar de origem: Wuxi, China (continente)
Marca: HAIJUN
Número do modelo: R4M 1strand

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 1 costa
Detalhes da embalagem: RECIPIENTE
Tempo de entrega: 1 mês
Termos de pagamento: T / T, L / C
Habilidade da fonte: 30 costas CCM pelo ano
Contact Now
Descrição de produto detalhada



A concha da máquina de carcaça contínua da costa do aço R4M 1 monta o equipamento CCM





Detalhe rápido:



  1. R4M
  2. 1 costa CCM
  3. Tipos do raio do arco
  4. Tipos do tipo do boleto
  5. Tipos da costa
  6. Mais opções





Descrição:



Nós podemos produzir as máquinas de carcaça contínua de alta qualidade de 1 a 8 costas com o mais baixo custo de fabrico do equipamento. Nós podemos projetar, fabricamos a máquina de carcaça contínua moderna do boleto de acordo com a capacidade da fábrica de aço do usuário, o tamanho do boleto, as categorias de aço e as condições de campo do usuário.





Especificação:



1. Parâmetros técnicos à espera básicos:



Raio da máquina de carcaça do lingote de aço

4m

Quantidade da costa

1 costa

Tipo do apoio da concha

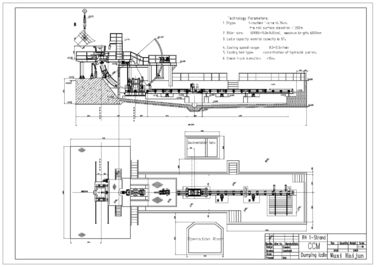

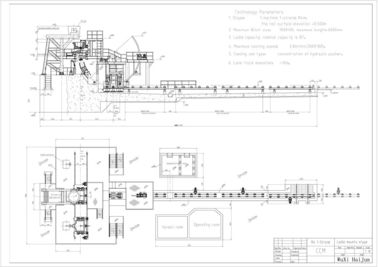

Despejando a concha, montagens da concha, carro da concha

Transporte do recipiente de distribuição

Semi-portal, função deslizante da cruz

Método da carcaça

Medindo o bocal, abra a carcaça

Refrigerar secundário

Refrigerar de água, 1 circuito de ajuste

Retirada que endireita a máquina

Totalmente 5 rolo, endireitamento progressivo

Tabela do rolo

Grupo Chain movimentação centralizada

Barra de manequim

Rígido, com cabeça deadaptação da barra de manequim

Corte do boleto

Corte manual

Transtorte do boleto

Tabela de rolo viva centralizada grupo

Tipo refrigerando do banco

Cama refrigerando simples



2. Descrição de processo e capacidade técnicas do lingote de aço CCM



Fornalha de indução:



Capacidade nominal

5T

ciclo da Torneira-à-torneira

45min

Quantidade da fornalha

3set



Capacidade de produção



Dias de trabalho

330 dias/ano

Número médio de fornalha diária

24/day

Capacidade de produção

80000t/year



3.  Velocidade da carcaça, produtividade e quantidade da costa



    A máquina de carcaça do raio de R4m pode grupos do aço de molde de especificações diferentes, a velocidade máxima da carcaça é como segue:



Área secional de moldação (milímetro)

80×80



100×100



120×120



Velocidade da carcaça (m/min)

3,0

2,8

2,6



NÃO.

Boleto

tamanho

Velocidade da carcaça

saída de hora em hora

(toneladas)

Saída diária

24hour

(toneladas)

Saída anual (330days)

(toneladas)

1

80×80

3.0m/min

7,42

178

58.766

2

100×100

2.8m/min

10,81

259.

85615

3

120×120

2.6m/min

15,69

377

124.266



    Os resultados do cálculo são o estado ideal da produção, por favor de acordo com própria situação real do ajuste.



Categoria de aço

Categoria da carcaça (m/min)

Taxa de deformação eficaz (ε)

Taxa de deformação permissível (εmáximo)

Aço carbono reto

1.8~2.5

Refira por favor a tabela computacional

0,25

Aço de baixa liga

1.3~2.0

Refira por favor a tabela computacional

0.15~0.2



4.  Lista de peças do equipamento CCM



Não.

Nome da máquina

Peso

Unidade

Quantidade




1

Montagens da concha

6T

grupo

1



2

Carro de recipiente de distribuição

2T

grupo

1



3

Recipiente de distribuição

1T

CPE

1



4

Molde 80×80

0.53T

grupo

1



5

Tampa do molde

0.1T

grupo

1



6

Dispositivo da vibração

1.5T

grupo

1



7

Tubo secundário do pulverizador refrigerando

0.5T

grupo

1



8

Rolo refrigerando secundário da peça do guia

0.5T

grupo

1



9

Secundário refrigerando ao mar o sistema do dreno do vapor

1.1T

grupo

1



10

Máquina do endireitamento e da retirada

6T

grupo

1



11

Barra de manequim

0.8T

grupo

1



12

Barra de manequim que põe o dispositivo

0.8T

grupo

1



13

Rolo antes de cortar

2T

grupo

1



14

Cama refrigerando simples

1.2T

grupo

1



15

Cabeça do boleto e sistema eliminado da coleção da escória

0.5T

grupo

1



16

Estrada do rolo

2T

grupo

1



17

Rolo que parte do boleto

2×2=4T

grupo

2



18

Máquina de deslocamento lateral de aço

0.6T

grupo

1



19

Máquina de corte da chama

0.8T

grupo

1



20

Sistema hidráulico da estação

2T

grupo

1



21

Estação refrigerar de água

1T

grupo

1



22

Sistema três elétrico

0.5T

grupo

1



22,1

Sistema de controlo elétrico



grupo

1



22,2

Medidor da cena



grupo

1



22,3

Sistema informático



grupo

1



23

Plataforma de aço

36T

grupo

1
