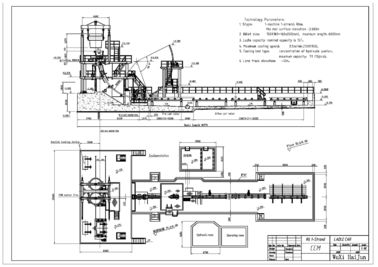

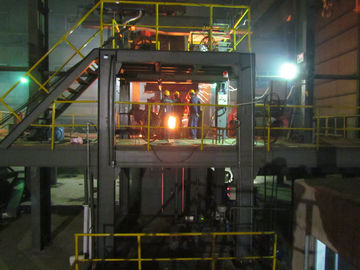

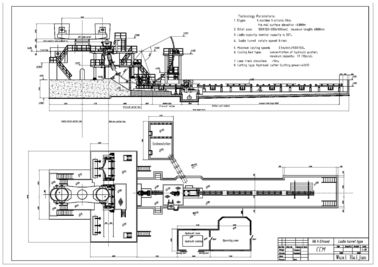

Máquina de carcaça do boleto de R6M

R6M Billet Casting Machine
R6M Billet Casting Machine R6M Billet Casting Machine R6M Billet Casting Machine

Imagem Grande :  Máquina de carcaça do boleto de R6M

Detalhes do produto:

Lugar de origem: Wuxi, China (continente)
Marca: HAIJUN
Número do modelo: R6M 1strand

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 1 costa
Detalhes da embalagem: RECIPIENTE
Tempo de entrega: 2 MESES
Termos de pagamento: T / T, L / C
Habilidade da fonte: 30 costas CCM pelo ano
Descrição de produto detalhada
Realçar:

carcaça feita sob encomenda do metal

,

superior morre a carcaça

Máquina de carcaça do boleto de R6M

Carro da concha ou torreta de concha

Corte do boleto: Máquina de corte da chama

raio: R6M

Número da costa: 1 costa

com certificação do ISO

Descrição:

1. Parâmetros técnicos à espera básicos:

Raio da máquina de carcaça do lingote de aço

6m

Quantidade da costa

1 costa

Tipo do apoio da concha

Carro da concha ou torreta de concha

Transporte do recipiente de distribuição

Semi-portal, função deslizante da cruz

Método da carcaça

Medindo o bocal, abra a carcaça

Refrigerar secundário

Refrigerar de água, 1 circuito de ajuste

Retirada que endireita a máquina

Totalmente 5 rolo, endireitamento progressivo

Tabela do rolo

Grupo Chain movimentação centralizada

Barra de manequim

Rígido, com cabeça deadaptação da barra de manequim

Corte do boleto

Máquina de corte da chama

Transtorte do boleto

Tabela de rolo viva centralizada grupo

Tipo refrigerando do banco

Cama refrigerando simples

2. Descrição de processo e capacidade técnicas do lingote de aço CCM

Fornalha de indução:

Capacidade nominal

10T

ciclo da Torneira-à-torneira

60min

Quantidade da fornalha

2set

Capacidade de produção

Dias de trabalho

330 dias/ano

Número médio de fornalha diária

24/day

Capacidade de produção

100,000t/year

3. Velocidade da carcaça, produtividade e quantidade da costa

A máquina de carcaça do raio de R6m pode grupos do aço de molde de especificações diferentes, a velocidade máxima da carcaça é como segue:

Área secional de moldação (milímetro)

100×100

125×125

150×150

Velocidade da carcaça (m/min)

3,0

2,7

2,5

NÃO.

Boleto

tamanho

Velocidade da carcaça

saída de hora em hora

(toneladas)

Saída diária

24hour

(toneladas)

Saída anual (330days)

(toneladas)

1

100×100

3.0m/min

12,01

288.

95123

2

125×125

2.7m/min

16,89

405

133.767

3

150×150

2.5m/min

21,72

508

167.640

Os resultados do cálculo são o estado ideal da produção, por favor de acordo com própria situação real do ajuste.

Categoria de aço

Categoria da carcaça (m/min)

Taxa de deformação eficaz (ε)

Taxa de deformação permissível (εmáximo)

Aço carbono reto

1.8~2.5

Refira por favor a tabela computacional

0,25

Aço de baixa liga

1.3~2.0

Refira por favor a tabela computacional

0.15~0.2

4. Lista de peças do equipamento CCM

Nome do equipamento

Peso

Modelo e especificação

Unidade

Quantidade

1

Carro da concha

5T

Grupo

2

2

Carro de recipiente de distribuição

2.5×2=5T

Grupo

2

3

Recipiente de distribuição

1.4×2=2.8T

parte

2

4

Molde

0.5×2=1T

150×150

Grupo

1

5

Rolo do pé do molde

0.01×2=0.02T

Grupo

1

6

Tampa do molde

0.1×2=0.2T

Grupo

1

7

Dispositivo do oscilador

2×2=4T

Grupo

1

8

Tubo secundário do pulverizador refrigerando

0.5×2=1T

Grupo

1

9

Haste de guiamento refrigerando secundária da seção

0.7×2=1.4T

Grupo

1

10

Sistema de exaustão refrigerando secundário do vapor

1.5T

Grupo

1

11

Retirada e máquina do endireitamento

5×2=10T

Grupo

1

12

Sistema vazio de moldação da prevenção da vibração

0.3×2=0.6T

Grupo

1

13

Barra de manequim

0.9×2=1.8T

150×150

Grupo

1

14

Dispositivo de armazenamento da barra de manequim

0.7×2=1.4T

Grupo

1

15

Rolo da aproximação das tesouras

2×2=4T

Grupo

1

16

Máquina de corte da chama

3T

Grupo

1

17

Dispositivo automático do corte-à-comprimento

0.5T

Grupo

1

18

Rolo de viagem

2×2=4T

Grupo

1

19

Rolo do KO

3.5T

Grupo

2

20

Máquina de fornecimento transversal de aço

3.5T

Grupo

1

21

Sistema hidráulico da estação

2T

Grupo

1

22

Disjuntor secundário da água refrigerando

Grupo

1

23

Planta refrigerando da distribuição de água da automatização

1T

Grupo

1

24,1

Painel de controle

Grupo

1

24,2

Instrumento do campo

Grupo

1

24,3

Sistema informático

Grupo

1

25

Plataforma de aço

48T

1
