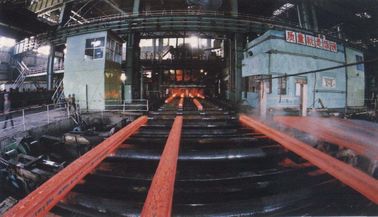

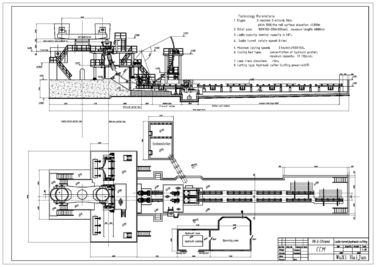

R6M 3 encalha a máquina de moldação CCM contínua, barra de manequim

R6M 3 encalha a máquina de moldação CCM contínua, barra de manequim
R6M 3 encalha a máquina de moldação CCM contínua, barra de manequim R6M 3 encalha a máquina de moldação CCM contínua, barra de manequim R6M 3 encalha a máquina de moldação CCM contínua, barra de manequim

Imagem Grande :  R6M 3 encalha a máquina de moldação CCM contínua, barra de manequim

Detalhes do produto:
Lugar de origem: Wuxi, China (continente)
Marca: HAIJUN
Número do modelo: Costas de R6M 3
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 3 fios
Detalhes da embalagem: recipiente
Tempo de entrega: 2 meses
Termos de pagamento: T/T, L/C
Habilidade da fonte: 30 costas CCM pelo ano
Descrição de produto detalhada
Realçar:

Máquina de carcaça contínua do boleto

,

máquina da fundição de aço



R6M 3 encalha a máquina de moldação CCM contínua, barra de manequim



Detalhe rápido:



raio: R6M

Costas do número 3 da costa

com certificação do ISO

projeto avançado



operação segura



Baixa energia e eficiência elevada



1. Parâmetros técnicos à espera básicos:



Raio da máquina de carcaça do lingote de aço

6m

Quantidade da costa

3 costas

Tipo do apoio da concha

Torreta de concha, carro da concha

Transporte do recipiente de distribuição

Semi-portal, função deslizante transversal

Método de moldação

Bocal de medida, carcaça aberta

Refrigerar secundário

Refrigerar de água, 1 circuito de ajuste

Retirada que endireita a máquina

Totalmente 5 rolo, endireitamento progressivo

Tabela do rolo

Movimentação centralizada grupo da corrente

Barra de manequim

Rígido, com cabeça deadaptação da barra de manequim

Corte do boleto

Máquina de corte hidráulica

Aquartele o transtorte

Tabela de rolo viva centralizada grupo

Tipo refrigerando do banco

Cama refrigerando simples





2. Descrição de processo e capacidade técnicas do lingote de aço CCM



Fornalha de indução:

Capacidade nominal

30T

ciclo da Torneira-à-torneira



60min

Quantidade da fornalha



2set



Capacidade de produção



Dias de trabalho

330 dias/ano

Número médio de fornalha diária

24/day

Capacidade de produção

300,000t/year



3. Velocidade, produtividade e quantidade de moldação da costa

A máquina de carcaça do raio de R6m pode moldar os grupos de aço de especificações diferentes, a velocidade de moldação máxima é como segue:



Área secional de moldação (milímetros)

100×100

125×125

150×150

Velocidade de moldação (m/min)

3,0

2,7

2,5





Para a lista da produção de 1strand CCM:

NÃO.

Boleto

tamanho

Velocidade de moldação

saída de hora em hora

(toneladas)

Saída diária

24 horas

(toneladas)



Saída anual (330days)

(toneladas)

1

100×100

3.0m/min

12,01

288.

95123

2

125×125

2.7m/min

16,89

405

133.767

3

150×150

2.5m/min

21,72

521

172.061





Os resultados do cálculo são o estado ideal da produção, por favor de acordo com própria situação real do ajuste.



Categoria de aço

Categoria de moldação (m/min)

Taxa de deformação eficaz (ε)

Taxa de deformação permissível (εmax)

Aço carbono reto

1.8~2.5

Refira por favor a tabela computacional

0,25

Aço de baixa liga

1.3~2.0

Refira por favor a tabela computacional

0.15~0.2





4. Lista de peças do equipamento CCM



Nome do equipamento

Peso

Modelo e especificação

Unidade

Quantidade




1

Torreta de concha

21T



Ajuste

1



2

Carro de recipiente de distribuição

2.5×2=5T



Ajuste

2



3

Recipiente de distribuição



1.4×2=2.8T



parte

2



4

Molde

0.5×2=1T

150×150

Ajuste

3



5

Rolo do pé do molde

0.01×2=0.02T



Ajuste

3



6

Tampa do molde

0.1×2=0.2T



Ajuste

3



7

Dispositivo do oscilador

2×2=4T



Ajuste

3



8

Tubo secundário do pulverizador refrigerando

0.5×2=1T



Ajuste

3



9

Haste de guiamento refrigerando secundária da seção

0.7×2=1.4T



Ajuste

3



10

Sistema de exaustão refrigerando secundário do vapor

1.5T



Ajuste

1



11

Retirada e máquina do endireitamento

5×2=10T



Ajuste

3



12

Sistema vazio de moldação da prevenção da vibração

0.3×2=0.6T



Ajuste

3



13

Barra de manequim

0.9×2=1.8T

150×150

Ajuste

3



14

Dispositivo de armazenamento da barra de manequim

0.7×2=1.4T



Ajuste

3



15

As tesouras aproximam o rolo

2×2=4T



Ajuste

3



16

Máquina de corte da chama

3T



Ajuste

3



17

Dispositivo automático do corte-à-comprimento

0.5T



Ajuste

3



18

Rolo de viagem

2×2=4T



Ajuste

3



19

Rolo do KO

3.5T



Ajuste

6



20

Máquina de fornecimento transversal de aço

1.5T



Ajuste

3



21

Sistema hidráulico da estação

2T



Ajuste

1



22

Disjuntor secundário da água refrigerando





Ajuste

3



23

Planta refrigerando da distribuição de água da automatização

1T



Ajuste

1



24,1

Painel de controle





Ajuste

1



24,2

Instrumento do campo





Ajuste

1



24,3

Sistema informático





Ajuste

1



25

Plataforma de aço

68T





1







Nós podemos produzir as máquinas de moldação contínua de alta qualidade de 1 a 8 costas com o mais baixo custo de fabrico do equipamento. Nós podemos projetar, fabricar a máquina de carcaça contínua moderna do boleto de acordo com a capacidade da fábrica de aço do usuário, o tamanho do boleto, as categorias de aço e as condições de campo do usuário.
