O braço reto moldou a máquina de carcaça contínua de R8M CCM, 60T/8 costas

China O braço reto moldou a máquina de carcaça contínua de R8M CCM, 60T/8 costas fornecedor
O braço reto moldou a máquina de carcaça contínua de R8M CCM, 60T/8 costas fornecedor O braço reto moldou a máquina de carcaça contínua de R8M CCM, 60T/8 costas fornecedor O braço reto moldou a máquina de carcaça contínua de R8M CCM, 60T/8 costas fornecedor O braço reto moldou a máquina de carcaça contínua de R8M CCM, 60T/8 costas fornecedor O braço reto moldou a máquina de carcaça contínua de R8M CCM, 60T/8 costas fornecedor

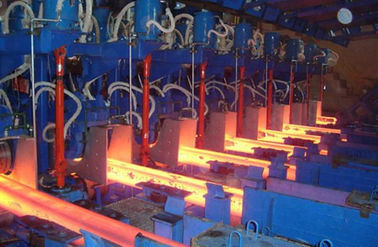

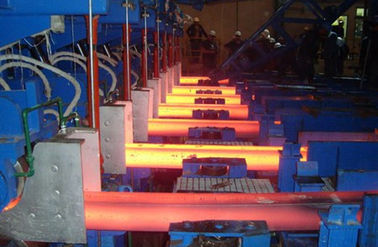

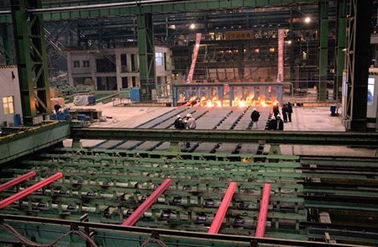

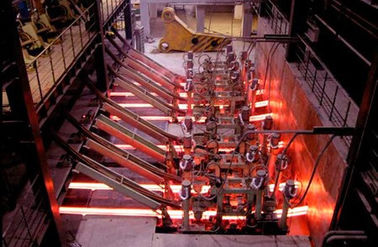

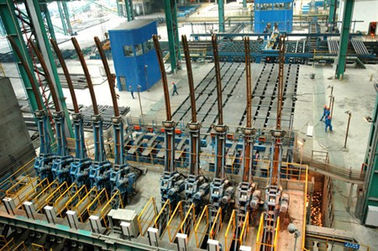

Imagem Grande :  O braço reto moldou a máquina de carcaça contínua de R8M CCM, 60T/8 costas

Detalhes do produto:

Lugar de origem: Wuxi, China (continente)
Marca: HAIJUN
Número do modelo: Costas de R8M 8

Condições de Pagamento e Envio:

Quantidade de ordem mínima: costa 8
Detalhes da embalagem: RECIPIENTE
Tempo de entrega: 6 meses
Termos de pagamento: T / T, L / C
Habilidade da fonte: 30 costas CCM pelo ano
Contact Now
Descrição de produto detalhada



O braço reto moldou a máquina de carcaça contínua de R8M CCM, 60T/8 costas



Detalhe rápido:



Máquina de carcaça CCM contínua

raio: 4-8m

Número da costa: 1-8 costas

com certificação do ISO



1. Parâmetros técnicos à espera básicos:



Raio da máquina de carcaça do lingote de aço

8m

Quantidade da costa

8 costas

Tipo do apoio da concha

Torreta de concha

Torreta de concha

Tipo reto do braço

Carro de recipiente de distribuição

Alto-baixa movimentação da trilha, função deslizante transversal

Método da carcaça

Medindo o bocal, abra a carcaça, pó de carcaça

Refrigerar secundário

Refrigerar do gás e de água, circuito 2 de ajuste pela costa

Retirada que endireita a máquina

Totalmente 5 rolo, endireitamento progressivo

Tabela do rolo

Grupo Chain movimentação centralizada

Barra de manequim

Rígido, com cabeça deadaptação da barra de manequim

Corte do boleto

Auto máquina de corte da chama

Transtorte do boleto

Tabela de rolo viva centralizada grupo

Tipo refrigerando do banco

Deslizando a maneira, desloque a máquina de aço





2. Descrição de processo e capacidade técnicas do lingote de aço CCM



Fornalha de indução:



Capacidade nominal

60T

ciclo da Torneira-à-torneira

45min

Quantidade da fornalha

2set



Capacidade de produção



Dias de trabalho

330 dias/ano

Número médio de fornalha diária

24/day

Capacidade de produção

1000,000~1200,000t/year





3. Velocidade da carcaça, produtividade e quantidade da costa



A máquina de carcaça do raio de R8m pode grupos do aço de molde de especificações diferentes, a velocidade máxima da carcaça é como segue:



Área secional de moldação (milímetro)

 180x180

200×200

220×220

Velocidade da carcaça (m/min)

1,6

1,8

2,0



NÃO.

Boleto

tamanho

Velocidade da carcaça

saída de hora em hora

(toneladas)

Saída diária

20hour

(toneladas)

Saída anual (300days)

(toneladas)

1

180×180

1.6m/min

21,98

439

131.700

2

200×200

1.8m/min

27,13

543

162.900

3

220×220

2.0m/min

36,47

729

218.700



Os resultados do cálculo são o estado ideal da produção, por favor de acordo com própria situação real do ajuste.



Categoria de aço

Categoria da carcaça (m/min)

Taxa de deformação eficaz (ε)

Taxa de deformação permissível (εmax)

Aço carbono reto

1.8~2.5

Refira por favor a tabela computacional

0,25

Aço de baixa liga

1.3~2.0

Refira por favor a tabela computacional

0.15~0.2



 4. Lista de peças do equipamento CCM



Nome do equipamento

Peso

Modelo e especificação

Unidade

1

Torreta de concha
Movimentação hidráulica, carga 120T do braço do sinal, com ponderação

56T×2=112T

grupo

2

2

Arriage do recipiente de distribuição
Pés do alto e baixo

10×2=20T

grupo

4

3

Recipiente de distribuição

6×2=12T

grupo

4

4

Potenciômetro da escória

1.5T

grupo

2

5

Operação de carcaça
encaixota o modilhão
cremalheira

0.2×5=1T

grupo

8

6

Molde 150×150
R8, length900

0.57×5=4.56T

grupo

8

7

Tampa do molde

0.1×8=0.8T

grupo

8

8

Vibre o dispositivo

3.4×8=27.2T

ajuste

8

9

Pulverize as tubulações de coleta

0.4×8=3.2T

ajuste

8

10

Rolo do sentido

0.2×40=8T

grupo

40

11

Barra de manequim rígida

2.3×8=18.4T

grupo

8

12

Dispositivo de armazenamento da barra de manequim

1.4×8=11.2T

grupo

8

13

Endireitamento e
máquina da retirada

6×8=48T

grupo

8

14

Endireitamento e
máquina da retirada
base comum

4T

grupo

1

15


Rolo da aproximação das tesouras

Controle de freqüência, refrigerar de água

3.5×8=28T

grupo

8

16


Máquina de corte da chama

3×8=24T

grupo

8



Infravermelho na fase
ajuste do comprimento



grupo

1

17

Corte da coleção
dispositivo principal e potenciômetro de suspensão

1T

grupo

1

18

Após ter cortado o rolo
Controle de freqüência, refrigerar de água

3.5×8=28T

grupo

8

19

Ⅰ do rolo do KO
Controle de freqüência, refrigerar de água

3.5×8=28T

grupo

8

20

Ⅱ do rolo do KO

3.5×8=28T

grupo

8

21

Rolo da cama refrigerando

4×16=64T

grupo

16

22

Inclinando a máquina da engrenagem

8T×8=64T

grupo

8

23

Máquina de aço de deslocamento
Para o comprimento de 12m

33T

grupo

1

24

Aponta a máquina de aço

35T

grupo

1

25

Cama refrigerando da etapa

126T

grupo

1

26

Cama refrigerando da coleção

30T

grupo

1

27

Sistema de refrigeração do corpo do rodízio

8T

grupo

1

28

Tampa do rodízio

10T

grupo

1

29


Processador da fonte do gás
gás do instrumento do negócio



grupo

1

30

plataforma de aço

200T

grupo

1




Exaustor do vapor

2T

grupo

1




Hydrauli, lubrificação, sistema pneumático







1

Estação hidráulica do anfitrião

5T

grupo

1

2

Estação hidráulica do KO
Para inclinar a máquina da engrenagem

3.5T

grupo

1

3

Bagageira de levantamento hidráulica

1T

grupo

3

4

Estação centralizada da lubrificação da graxa

Inclua as tubulações do distribuidor e de óleo



ajuste

6

5


Encanamento hidráulico

inclua as peças da tubulação



ajuste

1

6


Encanamento da lubrificação



grupo

1




CCM 3-Electric







1

Estação de funcionamento







2

Pacote de software







3

PLC



grupo

2

5

Inversor











Nós podemos produzir as máquinas de carcaça contínua de alta qualidade de 1 a 8 costas com o mais baixo custo de fabrico do equipamento. Nós podemos projetar, fabricamos a máquina de carcaça contínua moderna do boleto de acordo com a capacidade da fábrica de aço do usuário, o tamanho do boleto, as categorias de aço e as condições de campo do usuário.
