máquina de carcaça contínua 1 do Semi-portal CCM/2 costas

China máquina de carcaça contínua 1 do Semi-portal CCM/2 costas fornecedor
máquina de carcaça contínua 1 do Semi-portal CCM/2 costas fornecedor máquina de carcaça contínua 1 do Semi-portal CCM/2 costas fornecedor máquina de carcaça contínua 1 do Semi-portal CCM/2 costas fornecedor máquina de carcaça contínua 1 do Semi-portal CCM/2 costas fornecedor máquina de carcaça contínua 1 do Semi-portal CCM/2 costas fornecedor

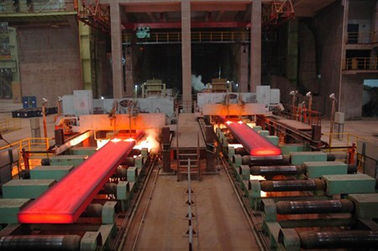

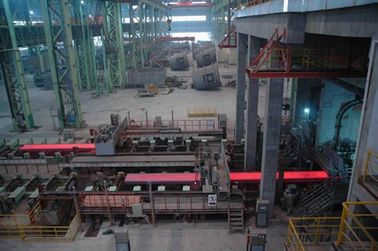

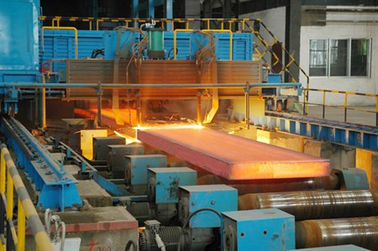

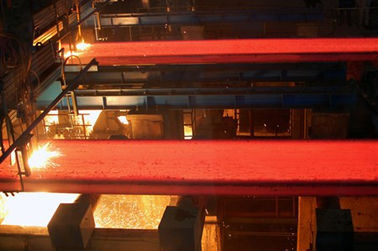

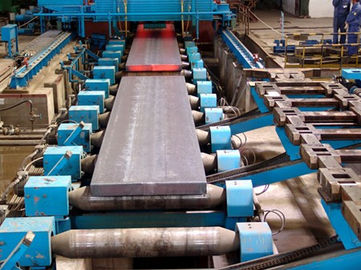

Imagem Grande :  máquina de carcaça contínua 1 do Semi-portal CCM/2 costas

Detalhes do produto:

Lugar de origem: Wuxi, China (continente)
Marca: HAIJUN
Número do modelo: R6M, R8M, R10
Tamanho do produto: 140×1000 ~ 200×1400

Condições de Pagamento e Envio:

Quantidade de ordem mínima: costa 3
Detalhes da embalagem: RECIPIENTE
Tempo de entrega: 10 meses
Termos de pagamento: T / T, L / C
Habilidade da fonte: 30 costas CCM pelo ano
Contact Now
Descrição de produto detalhada



máquina de carcaça contínua 1 do Semi-portal CCM/2 costas



Semi-portal, função deslizante da cruz

raio: 6m, 8m, 10m

Número da costa: 1, 2 costas

com certificação do ISO

projeto avançado





1. Parâmetros técnicos à espera básicos:



Raio da máquina de carcaça do lingote de aço

6m, 8m, 10m

Quantidade da costa

1,2 costas

Tipo do apoio da concha

Torreta de concha

Transporte do recipiente de distribuição

Semi-portal, função deslizante da cruz

Método da carcaça

Bocal de medida, carcaça fechado

Refrigerar secundário

Aerossol que refrigera, circuito 3 de ajuste

Retirada que endireita a máquina

Totalmente 5 rolo, endireitamento progressivo

Tabela do rolo

Grupo Chain movimentação centralizada

Barra de manequim

Barra de manequim chain flexível

Corte do boleto

Máquina hidráulico ou da chama de corte

Transtorte do boleto

Tabela de rolo viva centralizada grupo

Tipo refrigerando do banco

Cama refrigerando da etapa



2. Descrição de processo e capacidade técnicas do lingote de aço CCM



Fornalha de indução:

Capacidade nominal

70T

ciclo da Torneira-à-torneira

60min

Quantidade da fornalha

1set



Capacidade de produção



Dias de trabalho

330 dias/ano

Número médio de fornalha diária

24/day

Produção anual:

50,0000 ~ 1,000,000Ton





3. Velocidade da carcaça, produtividade e quantidade da costa



Os resultados do cálculo são o estado ideal da produção, por favor de acordo com própria situação real do ajuste.



Categoria de aço

Categoria da carcaça (m/min)

Taxa de deformação eficaz (ε)

Taxa de deformação permissível (εmax)

Aço carbono reto

0.8~1.8

Refira por favor a tabela computacional

0,25

Aço de baixa liga

0.8~1.65

Refira por favor a tabela computacional

0.15~0.2





4. Lista de peças do equipamento CCM



Não.

Nome do equipamento

Peso

Tipo

unidade

Quantidade




Corpo do equipamento











1


Torreta de concha

107T

Carga 100T do braço do signatário, com tampa, com dispositivo de levantamento

grupo

1



2

Água de aço que pesa o sistema





grupo

2



3

Sistema hidráulico do elevador giratório do braço

4T


Withpreparation do poder

grupo

1



4

Dispositivo do tubo da proteção

1T



grupo

1



5

Tanque giratório do acidente

2T



grupo

1



6


Carro de recipiente de distribuição

18×2=36T


Com levantamento

grupo

2



7


Recipiente de distribuição

4.5×2=9T


As instituições com bujão

PCes

2



8


Dispositivo do cozimento do recipiente de distribuição

4.5×2=9T


Aleta hidráulica

grupo

2



9

Tubo da proteção

0,35



grupo

1



10

Tampa do recipiente de distribuição

4.8T


Ferro fundido resistente ao calor

grupo

2



11

Recipiente de distribuição aberto - molde - no sistema





grupo

5



12

Sistema de controlo do bujão





grupo

2



13

Tanque da escória do fluxo do acidente

1.2T



PCes

2



14


Molde

11×3=33T

140×1000
~200×1400
Ajustável

grupo

3



15

Dispositivo da vibração

24×2=48T


Tipo rápido da mudança

grupo

2



16


Secundário refrigerando 0 seções

12×2=24T


afrontamento Desgaste-resistente

grupo

2



17


Seção refrigerando secundária do setor

16×2=32T


afrontamento Desgaste-resistente

grupo

2



18

Endireitamento do setor e seção da retirada

23×8=184T


afrontamento Desgaste-resistente

grupo

8



19

Base refrigerando secundária do setor

64×2=128T



grupo

2



20

Guia rápido

32T


simétrico esquerdo e direito

grupo

1



21

Dispositivo da movimentação do endireitamento e da retirada

1.8×4=7.2T



grupo

4



22

Dispositivo do pulverizador de aerossol

6×2=12T



grupo

12



23

Descole o dispositivo da barra de manequim

1×2=2T



ajuste

1



24

Barra de manequim flexível

13T

 42Cr
 42Cr forjado

grupo

1



25

Ⅰ do cortador da chama

13T



 grupo

1



26

Gerador do hidrogênio e do oxigênio





grupo

2



27

Rolo transversal

26T



grupo

1



28

Dispositivo de armazenamento da barra de manequim

30T



grupo

1



29

Tabela de rolo

37×1.5=55T



grupo

37



30

Ⅱ do cortador da chama

6T



grupo

1



31

Gerador do hidrogênio e do oxigênio





grupo

1



32

Máquina de fornecimento de aço

22T



grupo

1



33

Estação hidráulica do endireitamento e da retirada

10T



grupo

1



34

Cilindro hidráulico do endireitamento e da retirada





grupo

10



35

Sistema de distribuição da água do molde





grupo

1



36

0 sistemas de distribuição da água da seção r





grupo

1



37

sistema de distribuição da água da seção do Ⅰ





grupo

1



38

sistema de distribuição da água da seção do Ⅱ





grupo

1



39

Sistema de distribuição da água da seção do Ⅰ do endireitamento e da retirada





grupo

1



40

Sistema de distribuição da água da seção do Ⅱ do endireitamento e da retirada





grupo

1



41

Sistema de lubrificação da torreta





grupo

1



42

Sistema de lubrificação do recipiente de distribuição





grupo

1



43

Sistema de lubrificação da vibração





grupo

1



44

Seção refrigerando secundária do Ⅱ 0~
sistema de lubrificação





grupo

3



45

Sistema de lubrificação do endireitamento e da retirada





grupo

4



46

Sistema de lubrificação do rolo





grupo

4



47

Máquina de fornecimento de aço





grupo

1



48

Fonte do gás e sistema de tratamento











Fonte do gás e sistema de tratamento







1

Compressor de ar para refrigerar do aerossol

12×3=36T

60M/min

grupo

3



2

Saco de gás

6×2=12T



grupo

2



3

Encanamento do ar comprimido na oficina

9T



grupo





4

Compressor de ar do instrumento

2.3×2=4.6T



grupo

2



5

Fonte do gás e sistema de tratamento

8T



grupo

1



6

Saco de gás

1.5T



grupo

1



7

Válvula e encanamento





grupo





Sistemas do tratamento da água









1

Equipamento canadense da farmácia











2

Filtro mecânico











3

Primeiro equipamento do tanque de sedimentação











4

Dosando a bomba











5

Armário de medicina com agitação











6

separador da óleo-água de 30 t











7

Tanque de sedimentação inclinado da placa (secundário)

7.0×5.0×7.5m



grupo

5



8

Peças e bombas de água tranqüilas











9

90°Elbow





PCes

114



10

Caso impermeável rígido





PCes

34



11

Cidade refrigerar de água







4



12

Vários tipos de válvulas











13

Equipamento do controle do tratamento da água
