Abra a carcaça/máquina de medida do bocal CCM com torreta de concha/carro da concha

China Abra a carcaça/máquina de medida do bocal CCM com torreta de concha/carro da concha fornecedor

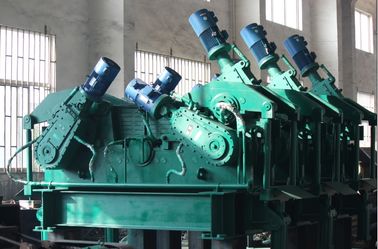

Imagem Grande :  Abra a carcaça/máquina de medida do bocal CCM com torreta de concha/carro da concha

Detalhes do produto:

Lugar de origem: Wuxi, China (continente)
Marca: HAIJUN
Número do modelo: R8M 3strands

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 2 costas
Detalhes da embalagem: RECIPIENTE
Tempo de entrega: 2 MESES
Termos de pagamento: T / T, L / C
Habilidade da fonte: 30 costas CCM pelo ano
Contact Now
Descrição de produto detalhada

Abra a carcaça/máquina de medida do bocal CCM com torreta de concha/carro da concha



  • Torreta de concha ou carro da concha
  • Semi-portal, função deslizante da cruz
  • Raio: 8m
  • Encalhe o nenhum: 3


Nós podemos produzir as máquinas de carcaça contínua de alta qualidade de 1 a 8 costas com o mais baixo custo de fabrico do equipamento. Nós podemos projetar, fabricamos a máquina de carcaça contínua moderna do boleto de acordo com a capacidade da fábrica de aço do usuário, o tamanho do boleto, as categorias de aço e as condições de campo do usuário.





Descrição:



1. Parâmetros técnicos à espera básicos:



Raio da máquina de carcaça do lingote de aço

8m

Quantidade da costa

3 costas

Tipo do apoio da concha

Torreta de concha ou carro da concha

Transporte do recipiente de distribuição

Semi-portal, função deslizante da cruz

Método da carcaça

Medindo o bocal, abra a carcaça

Refrigerar secundário

Refrigerar do gás e de água, circuito 2 de ajuste

Retirada que endireita a máquina

Totalmente 5 rolo, endireitamento progressivo

Tabela do rolo

Grupo Chain movimentação centralizada

Barra de manequim

Rígido, com cabeça deadaptação da barra de manequim

Corte do boleto

Máquina hidráulico ou da chama de corte

Transtorte do boleto

Tabela de rolo viva centralizada grupo

Tipo refrigerando do banco

Cama refrigerando simples



2. Descrição de processo e capacidade técnicas do lingote de aço CCM



Fornalha de indução:

Capacidade nominal

40T

ciclo da Torneira-à-torneira

60min

Quantidade da fornalha

3sets



Capacidade de produção

Dias de trabalho

330 dias/ano

Número médio de fornalha diária

24/day

Capacidade de produção

400,000t/year



3.  Velocidade da carcaça, produtividade e quantidade da costa



    A máquina de carcaça do raio de R8m pode grupos do aço de molde de especificações diferentes, a velocidade máxima da carcaça é como segue:

Área secional de moldação (milímetro)

 180x180

200×200

220×220

Velocidade da carcaça (m/min)

1,6

1,8

2,0



NÃO.

Boleto

tamanho

Velocidade da carcaça

saída de hora em hora

(toneladas)

Saída diária

20hour

(toneladas)

Saída anual (300days)

(toneladas)

1

180×180

1.6m/min

21,98

439

131.700

2

200×200

1.8m/min

27,13

543

162.900

3

220×220

2.0m/min

36,47

729

218.700



    Os resultados do cálculo são o estado ideal da produção, por favor de acordo com própria situação real do ajuste.

Categoria de aço

Categoria da carcaça (m/min)

Taxa de deformação eficaz (ε)

Taxa de deformação permissível (εmáximo)

Aço carbono reto

1.8~2.5

Refira por favor a tabela computacional

0,25

Aço de baixa liga

1.3~2.0

Refira por favor a tabela computacional

0.15~0.2





Abra a carcaça/máquina de medida do bocal CCM com torreta de concha/carro da concha

4. Lista de peças do equipamento CCM

Nome do equipamento

Peso

Modelo e especificação

Unidade




   1

Torreta de concha
Movimentação hidráulica, com ponderação

21T

grupo

1





2

Arriage do recipiente de distribuição
Tipo do pé do alto e baixo

12.5×2=25T

grupo

2





3

Recipiente de distribuição

6×2=12T

grupo

2





4

Potenciômetro da escória

2.5T

grupo

1





5

Dispositivo de proteção longo da luva

0.3T

grupo

1





5

Cozimento do recipiente de distribuição

5.3×2=10.6T

grupo

2





6

Bocal de recipiente de distribuição
cozimento



grupo

2





7

Operação de carcaça
encaixota o modilhão
cremalheira



grupo

2





8

Molde 200×200



grupo

3





9

Tampa do molde



grupo

3





10

Dispositivo do oscilador



grupo

3





11

Encabeçamento do pulverizador



grupo

3





12

Segmento orientado



grupo

3





13

Barra de manequim rígida



grupo

3





14

Dispositivo de armazenamento da barra de manequim



grupo

3





15

Endireitamento e
máquina da retirada



grupo

3





16

Endireitamento e
máquina da retirada
base comum



grupo

1





17

Rolo da aproximação das tesouras



grupo

3





18

Aperto do boleto
dispositivo



grupo

3





19

Corte de tocha
máquina



grupo

3





20

Corte da coleção
 dispositivo principal e
 potenciômetro de suspensão



grupo

1





21

Após ter cortado o rolo



grupo

3





22

Ⅰ do rolo de transporte



grupo

3





23

Ⅱ do rolo de transporte



grupo

3





24

Rolo do KO



grupo

3





25

Moldura fixa



grupo

3





26

Aço de deslocamento
 máquina

comprimento de 6m

grupo

3





27

Refrigerar da coleção
 cama



grupo

1





28

Refrigerar do corpo do rodízio
 sistema

inclua um filtro do remoinho

ajuste

1





29

Tampa do rodízio



grupo

1





30

Comprimento automático
 Sistema



grupo

3





31

Processador da fonte do gás

gás do instrumento do negócio

grupo

1





32

Plataforma de aço





1





Hydrauli, lubrificação, sistema pneumático











1

Estação hidráulica do anfitrião



grupo

1





2

A estação hidráulica do boleto



grupo

1





3

Bagageira do elevador hidráulico



grupo

2





4

Estação centralizada da lubrificação da graxa



grupo

6





5

Encanamento hidráulico



grupo

1





6

Encanamento da lubrificação



grupo

1





CCM 3-Electric











1

Estação de funcionamento











2

Pacote de software











3

PLC



grupo

3





4

PLC ET-200
PLC hidráulico da estação ET-200 do anfitrião



grupo

1





5

Inversor











Inversor da máquina da WS
(poder do tipo pesado): 11 quilowatts



grupo

3





Poder do inversor do rolo da aproximação das tesouras: 4KW



grupo

3
